DLC Coating U drážková koncová fréza pro hliník

Spotlight Exponáty

Popis

V oblasti moderního obrábění jsou přesné řezné nástroje klíčem k dosažení dobrých výsledků obrábění. Tato koncová fréza DLC Coating U Slot pro hliník je speciálně navržena pro zpracování hliníku, s jedinečnou strukturou, povlakem DLC a inovativním designem. Dobře funguje v různých úkolech zpracování a poskytuje přesná a efektivní řešení pro úlohy zpracování hliníku. Fréza má nejen vynikající antiadhezní výkon, ale také může prodloužit životnost nástroje až o 100 %. To nejen pomáhá snížit náklady na zpracování, ale také snižuje frekvenci výměny nástrojů.



Funkce

1. Provedení U-drážky: Tato DLC Coating U Slot End Mill for Aluminium využívá design U-drážky, který pomáhá eliminovat otřepy, udržuje povrch obrobku hladký, zabraňuje poškození hotového výrobku a zajišťuje vysoce kvalitní povrch během zpracovává se.



2. Povlak DLC: Povrch nástroje je ošetřen povlakem DLC pro zajištění antiadhezního výkonu. Díky tomu je vhodný pro zpracování různých neželezných kovových materiálů, jako jsou hliníkové slitiny, GFRP, CFRP, slitiny mědi a grafitu, a poskytuje řešení pro různé zpracovatelské úlohy.



3. Snížení řezného odporu: Díky povrchové úpravě má ​​vlastnosti nízkého tření, což může výrazně snížit řezný odpor, čímž se zlepší účinnost řezání a sníží spotřeba energie.



4. Dokončovací a suché řezání: Nástroj funguje dobře při dokončovacích operacích a lze jej použít pro suché řezání bez maziva. To dále snižuje složitost a dopad na životní prostředí ve výrobním procesu.



aplikace

• Zpracování hliníku: Tato koncová fréza DLC Coating U pro hliník má vynikající výkon v oblasti zpracování hliníku a stala se nástrojem první volby pro zpracování dílů z hliníkové slitiny a hliníkových výrobků.

• Zpracování kompozitních materiálů: Tento nástroj má také vynikající výkon při zpracování kompozitních materiálů, jako jsou GFRP a CFRP. Díky antiadheznímu výkonu a účinnosti řezání je vhodný pro přesné obrábění kompozitních materiálů.

• Zpracování slitin mědi a grafitu: Díky materiálu z tvrdé slitiny je vhodný pro zpracování speciálních materiálů, jako jsou slitiny mědi a grafitu, a poskytuje efektivní a vysoce kvalitní řezná řešení pro tyto materiály.



Továrna





Popis výrobku



55-60HRC 3břitá karbidová stopková fréza typu U s Dlc povlakem pro hliník





SPECIFIKACE	d1	L1	D	L
D1*3*D4*50L	1 mm	3 mm	4 mm	50 mm
D1.5*4.5*D4*50L	1,5 mm	4,5 mm	4 mm	50 mm
D2*6*D4*50L	2 mm	6 mm	4 mm	50 mm
D2.5*7.5*D4*50L	2,5 mm	7,5 mm	4 mm	50 mm
D3*9*D4*50L	3 mm	9 mm	4 mm	50 mm
D3.5*10*D4*50L	3,5 mm	10 mm	4 mm	50 mm
D4*12*D4*50L	4 mm	12 mm	4 mm	50 mm
D4*16*D4*75L	4 mm	16 mm	4 mm	75 mm
D4*20*D4*100L	4 mm	20 mm	4 mm	100 mm
D5*15*D5*50L	5 mm	15 mm	5 mm	50 mm
D5*20*D5*75L	5 mm	20 mm	5 mm	75 mm
D5*25*D5*100L	5 mm	25 mm	5 mm	100 mm
D6*18*D6*50L	6 mm	18 mm	6 mm	50 mm
D6*24*D6*75L	6 mm	24 mm	6 mm	75 mm
D6*30*D6*100L	6 mm	30 mm	6 mm	100 mm
D8*24*D8*60L	8 mm	24 mm	8 mm	60 mm
D8*30*D8*75L	8 mm	30 mm	8 mm	75 mm
D8*35*D8*100L	8 mm	35 mm	8 mm	100 mm
D10*30*D10*75L	10 mm	30 mm	10 mm	75 mm
D10*45*D10*100L	10 mm	45 mm	10 mm	100 mm
D12*35*D12*75L	12 mm	35 mm	12 mm	75 mm
D12*45*D12*100L	12 mm	45 mm	12 mm	100 mm
D14*45*D14*100L	14 mm	45 mm	14 mm	100 mm
D16*45*D16*100L	16 mm	45 mm	16 mm	100 mm
D18*45*D18*100L	18 mm	45 mm	18 mm	100 mm
D20*45*D20*100L	20 mm	45 mm	20 mm	100 mm
D6*45*D6*150L	6 mm	45 mm	6 mm	150 mm
D8*50*D8*150L	8 mm	50 mm	8 mm	150 mm
D10*60*D10*150L	10 mm	60 mm	10 mm	150 mm
D12*60*D12*150L	12 mm	60 mm	12 mm	150 mm
D14*70*D14*150L	14 mm	70 mm	14 mm	150 mm
D16*75*D16*150L	16 mm	75 mm	16 mm	150 mm
D18*75*D18*150L	18 mm	75 mm	18 mm	150 mm
D20*75*D20*150L	20 mm	75 mm	20 mm	150 mm



Tolerance
Průměr flétny	Tolerance průměru flétny	Tolerance průměru stopky
Φ1.0-Φ2.9	0--0.02	H6
Φ3-Φ6	-0.01--0.03
Φ6-Φ10	-0.01--0.035
Φ10.0-Φ18.0	-0.01--0.04
Φ18.0-Φ20.0	-0.015--0.045



aplikace
Uhlíková ocel Legovaná ocel	Předtvrdit ocel	Vysoce kalené				Nerezová ocel	Slitina mědi	Slitina hliníku
	45 HRC	50 HRC	55 HRC	60 HRC	65 HRC
								○



Doporučené parametry



Materiál	Uhlíková ocel, legovaná ocel, S45C, FC, FCD, SCM, S50C, SKS...		Legovaná ocel, nástrojová ocel SCR, SNCM, SKD11, SKD61.NAK80		Tvrdá ocel, SKD11
Tvrdost	30 HRC		50 HRC		60 HRC
Průměr	Řezná rychlost (VC) (mm-1)	Posuv (F) (mm-min)	Řezná rychlost (VC) (mm-1)	Posuv (F) (mm-min)	Řezná rychlost (VC) (mm-1)	Posuv (F) (mm-min)
1 mm	22000	400	18000	200	9000	140
1,5 mm	12000	500	11000	280	5200	150
2 mm	10000	550	10000	280	4600	170
3 mm	9000	600	5500	310	3500	220
4 mm	6000	750	5000	400	2200	220
5 mm	4800	800	4000	400	1700	240
6 mm	4500	820	3800	420	1600	300
8 mm	3500	820	2800	420	1000	300
10 mm	3000	820	1800	420	900	300
12 mm	2000	820	1600	350	800	300
16 mm	1500	650	1000	300	500	150
20 mm	1200	650	900	300	400	150





Seznam surovin



Školní známka	ISO kód	Chemické složení (%)		Velikost zrna (um)	Fyzikálně mechanické vlastnosti (větší nebo rovné )			Povlak
		Toaleta	spol		Hustota (g/cm3)	Tvrdost (HRA)	TRS(N/mm2)
YG10X (50HRC)	K30-K40	89	10	0.8	14.43	91.5	2500	TISIN
UF12U (55HRC)	K40	87	12	0.6	14.15	92.3	3900	TISIN
AF501 (60HRC)	K05-K10	89	10	0.4	14.1	92.8	3600	NANO ČERNÁ
AF308 (65HRC)	K05-K10	91	8	0.3	14	93.8	3800	NANO (MODRÝ)

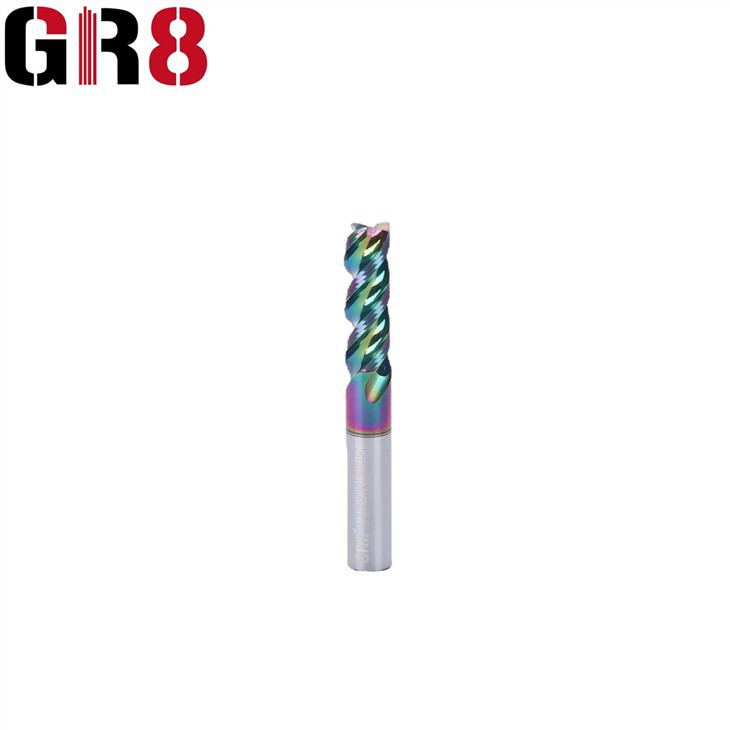

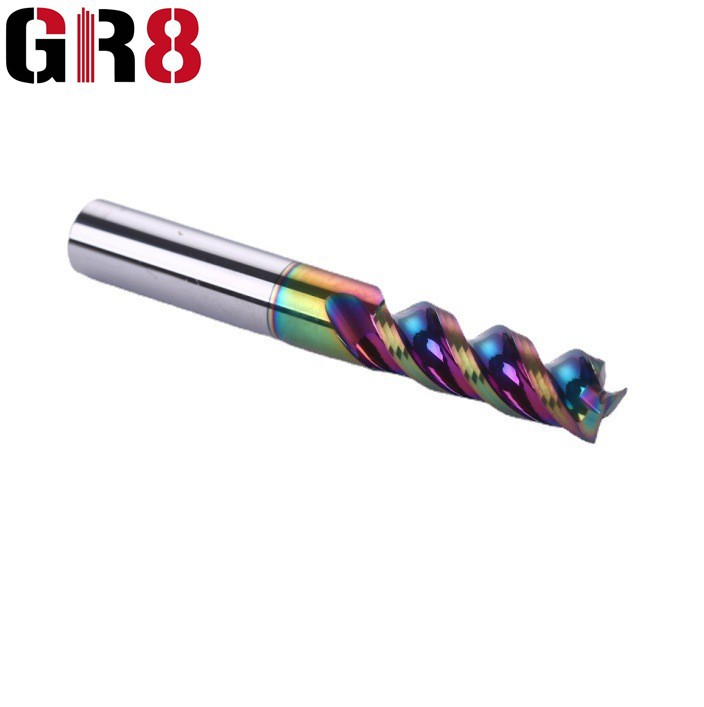

Detailní fotky





DLC povlak U drážka Řezné nástroje pro hliník	DLC povlak U drážkovací fréza na hliník	DLC povlak U řezačka drážek pro hliník





Naše výhody



Kontrola na místě u všech procesů, záznam o kontrole je sledovatelný po dobu 3 let.

Všichni inspektoři jsou kvalifikovaní s mezinárodními certifikáty.

Kvalifikovaní WPS a profesionální svářeči zaručují kvalitu svařování.

100% kontrola hotových klíčků před odesláním.

Pravidelné školení kontrolních pracovníků





Obal





FAQ



1. Otázka: Jaké je vaše minimální množství objednávky, můžete mi poslat vzorky?

Odpověď: Naše minimální množství je 1 sada, můžeme vám poslat katalog, srdečně vás vítáme, abyste navštívili naši společnost.



2. Otázka: Jakou úroveň kvality mají vaše produkty?

Odpověď: Dosud máme certifikát CE, ISO, SGS, TUV, SONCAP.



3. Otázka: Jaká je dodací lhůta vašeho stroje?

Odpověď: Obecně je dodací lhůta našeho stroje asi 30 dní, přizpůsobený stroj bude dodán jako vyjednávání s našimi klienty.



4. Otázka: Lze stroj přizpůsobit podle našich potřeb, například umístit na naše logo?

Odpověď: Náš stroj lze jistě přizpůsobit podle vašich potřeb, k dispozici je také vaše logo.
