2břitá kulová fréza s mikroprůměrem

Pokud jde o řezání, správný nástroj může mít zásadní vliv na výsledky vaší práce. Pokud hledáte řezný nástroj, který poskytuje přesnost a přesnost, nehledejte nic jiného než tuto 2břitou kulovou frézu s mikroprůměrem! Ať už obrábíte hliník, ocel, mosaz nebo jiné materiály, zvládne to snadno. Vysoce kvalitní karbidový materiál použitý v této fréze umožňuje odolávat vysokým teplotám a namáhání a získat extrémně vysokou odolnost proti opotřebení a řezný výkon, takže může snížit obtížnost zpracování a zlepšit efektivitu zpracování. Je vhodný pro různé mikrozpracovatelské obory se složitými tvary a vysokými požadavky na přesnost, jako je mikroobrábění, zpracování elektronických dílů, zpracování optických zařízení atd. Vzhledem k jeho robustnosti a vysoké polohové přesnosti mohou vznikat chyby a ztráty způsobené nesprávným provozem popř. výstrojní střílny lze omezit. Vzrušený? Kontaktujte nás nyní pro podrobnější informace!



Klíčové vlastnosti a výhody:

1. Mikroprůměrové provedení

Tato stopková fréza je k dispozici v průměrech od 0,1 mm do 2 mm a je ideální pro jemné a složité obráběcí operace vyžadující vysokou přesnost. Ať už jde o obrábění malých dílů nebo složitých součástí, může dosáhnout extrémně úzkých tolerancí a hladkých povrchových úprav.



2. Dvoubřité provedení

Tato stopková fréza se vyznačuje dvoubřitou konstrukcí pro vynikající řezný výkon a odvod třísek, navržená tak, aby zabránila hromadění třísek a prodloužila životnost nástroje. Vysoký počet drážek snižuje vibrace a zvyšuje stabilitu pro hladší a vyšší řezné rychlosti.



3. Konstrukce kulového konce

Konstrukce s kulovým čelem této stopkové frézy přispívá k její všestrannosti a přesnosti. Zaoblený hrot umožňuje hladší řezný pohyb a snižuje stopy po nástroji na obrobku. Kulový nos zároveň umožňuje nástroji proniknout do hlubokých a stísněných prostor, čímž se rozšiřuje rozsah možných řezných aplikací.



4. Vhodné pro různé materiály

Tento2 flétny kulový nos micro-diameter endmill řekl:dokáže poskytnout tvrdost 60HRC, takže je vhodný pro různé tvrdosti a obtížně obrobitelné kovové materiály včetně oceli, železa, mědi, hliníku, karbidu atd.





Spotlight Exponáty





Továrna





Popis výrobku



60HRC 2břitá stopková fréza s mikrokulovou hlavou pro tvrdou ocel

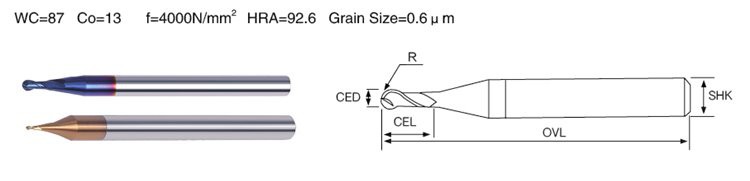

SPECIFIKACE	d1	L1	D	L
D1*3*D4*50L	1 mm	3 mm	4 mm	50 mm
D1.5*4.5*D4*50L	1,5 mm	4,5 mm	4 mm	50 mm
D2*6*D4*50L	2 mm	6 mm	4 mm	50 mm
D2.5*7.5*D4*50L	2,5 mm	7,5 mm	4 mm	50 mm
D3*9*D4*50L	3 mm	9 mm	4 mm	50 mm
D3.5*10*D4*50L	3,5 mm	10 mm	4 mm	50 mm
D4*12*D4*50L	4 mm	12 mm	4 mm	50 mm
D4*16*D4*75L	4 mm	16 mm	4 mm	75 mm
D4*20*D4*100L	4 mm	20 mm	4 mm	100 mm
D5*15*D5*50L	5 mm	15 mm	5 mm	50 mm
D5*20*D5*75L	5 mm	20 mm	5 mm	75 mm
D5*25*D5*100L	5 mm	25 mm	5 mm	100 mm
D6*18*D6*50L	6 mm	18 mm	6 mm	50 mm
D6*24*D6*75L	6 mm	24 mm	6 mm	75 mm
D6*30*D6*100L	6 mm	30 mm	6 mm	100 mm
D8*24*D8*60L	8 mm	24 mm	8 mm	60 mm
D8*30*D8*75L	8 mm	30 mm	8 mm	75 mm
D8*35*D8*100L	8 mm	35 mm	8 mm	100 mm
D10*30*D10*75L	10 mm	30 mm	10 mm	75 mm
D10*45*D10*100L	10 mm	45 mm	10 mm	100 mm
D12*35*D12*75L	12 mm	35 mm	12 mm	75 mm
D12*45*D12*100L	12 mm	45 mm	12 mm	100 mm
D14*45*D14*100L	14 mm	45 mm	14 mm	100 mm
D16*45*D16*100L	16 mm	45 mm	16 mm	100 mm
D18*45*D18*100L	18 mm	45 mm	18 mm	100 mm
D20*45*D20*100L	20 mm	45 mm	20 mm	100 mm
D6*45*D6*150L	6 mm	45 mm	6 mm	150 mm
D8*50*D8*150L	8 mm	50 mm	8 mm	150 mm
D10*60*D10*150L	10 mm	60 mm	10 mm	150 mm
D12*60*D12*150L	12 mm	60 mm	12 mm	150 mm
D14*70*D14*150L	14 mm	70 mm	14 mm	150 mm
D16*75*D16*150L	16 mm	75 mm	16 mm	150 mm
D18*75*D18*150L	18 mm	75 mm	18 mm	150 mm
D20*75*D20*150L	20 mm	75 mm	20 mm	150 mm



Tolerance
Průměr flétny	Tolerance průměru flétny	Tolerance průměru stopky
Φ1.0-Φ2.9	0--0.02	H6
Φ3-Φ6	-0.01--0.03
Φ6-Φ10	-0.01--0.035
Φ10.0-Φ18.0	-0.01--0.04
Φ18.0-Φ20.0	-0.015--0.045



aplikace
Uhlíková ocel Legovaná ocel	Předtvrdit ocel	Vysoce kalené				Nerezová ocel	Slitina mědi	Slitina hliníku
	45 HRC	50 HRC	55 HRC	60 HRC	65 HRC
○	○	√	√			○	○	○



Doporučené parametry



Materiál	Uhlíková ocel, legovaná ocel, S45C, FC, FCD, SCM, S50C, SKS...		Legovaná ocel, nástrojová ocel SCR, SNCM, SKD11, SKD61.NAK80		Tvrdá ocel, SKD11
Tvrdost	30 HRC		50 HRC		60 HRC
Průměr	Řezná rychlost (VC) (mm-1)	Posuv (F) (mm-min)	Řezná rychlost (VC) (mm-1)	Posuv (F) (mm-min)	Řezná rychlost (VC) (mm-1)	Posuv (F) (mm-min)
1 mm	22000	400	18000	200	9000	140
1,5 mm	12000	500	11000	280	5200	150
2 mm	10000	550	10000	280	4600	170
3 mm	9000	600	5500	310	3500	220
4 mm	6000	750	5000	400	2200	220
5 mm	4800	800	4000	400	1700	240
6 mm	4500	820	3800	420	1600	300
8 mm	3500	820	2800	420	1000	300
10 mm	3000	820	1800	420	900	300
12 mm	2000	820	1600	350	800	300
16 mm	1500	650	1000	300	500	150
20 mm	1200	650	900	300	400	150





Seznam surovin



Školní známka	ISO kód	Chemické složení (%)		Velikost zrna (um)	Fyzikálně mechanické vlastnosti (větší nebo rovné )			Povlak
		Toaleta	spol		Hustota (g/cm3)	Tvrdost (HRA)	TRS(N/mm2)
YG10X (50HRC)	K30-K40	89	10	0.8	14.43	91.5	2500	TISIN
UF12U (55HRC)	K40	87	12	0.6	14.15	92.3	3900	TISIN
AF501 (60HRC)	K05-K10	89	10	0.4	14.1	92.8	3600	NANO ČERNÁ
AF308 (65HRC)	K05-K10	91	8	0.3	14	93.8	3800	NANO (MODRÝ)



Detailní fotky

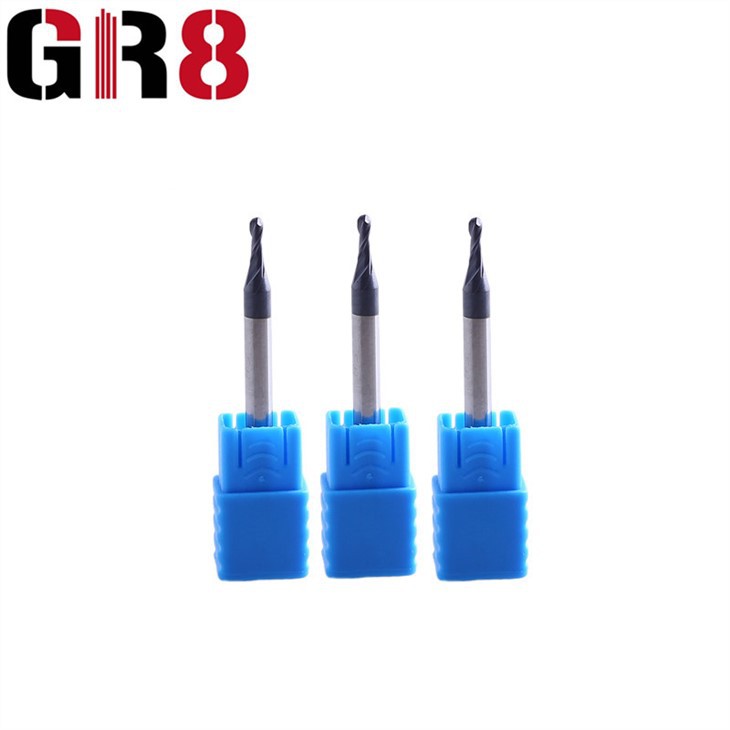

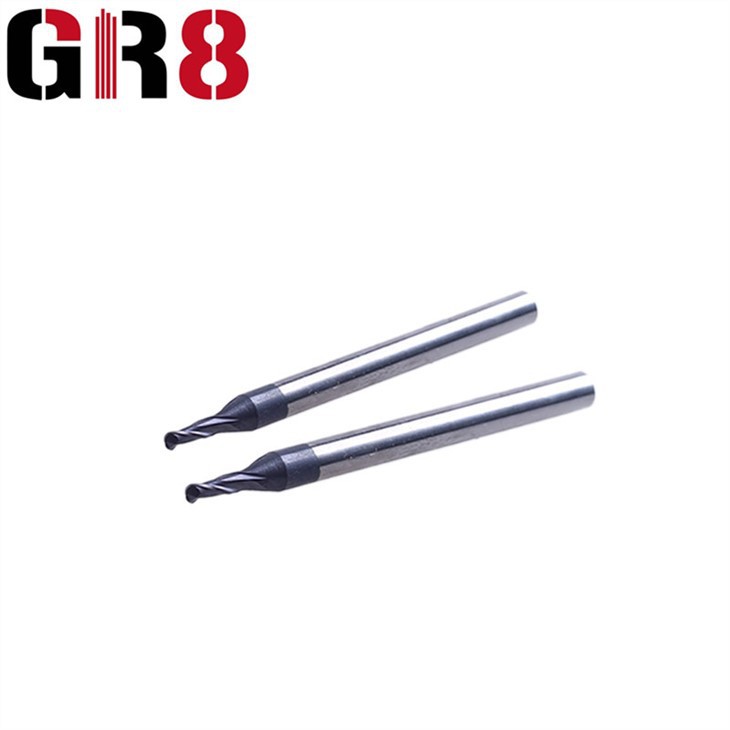

2břitá kulová fréza s mikroprůměrem	2břitá kulová stopková fréza s mikroprůměrem	2 břity Kulová fréza s mikroprůměrem tvrdokovu





Naše výhody



Přísný audit smluv zahrnul všechna oddělení, aby byla zajištěna proveditelnost každé zakázky.

Návrh procesu a validace před hromadnou výrobou.

Přísná kontrola všech surovin a pomocných materiálů, všechny suroviny dosahují světové pokročilé úrovně.





Obal





FAQ



1. Můžete se přizpůsobit pro klienty?

Ano, můžeme přizpůsobit podle vašich potřeb, máme oddělení výzkumu a vývoje, naši návrháři vám mohou navrhnout a naši technici vyrobit prototyp.



2. Jaká je doba prototypu:

Asi 7 dní poté, co potvrdíte výkres, který jsme pro vás vytvořili.



3. Jaká je dodací lhůta pro sériovou výrobu?

Asi 25 dní.
