4 břity Rohová radiusová koncová fréza

Spotlight Exponáty

Popis

V oblasti moderní výroby jsou efektivní řezné nástroje velmi důležité pro kvalitu a efektivitu obrábění. Tato 4břitá rohová radiusová stopková fréza je široce používána v různých oblastech díky svému materiálu ze slinutého karbidu, poloměru zaoblení a speciálnímu povlaku. Jedná se o účinný řezný nástroj pro obrábění, se speciálním designem drážky, který může poskytnout hladší povrch během obrábění a zkrátit čas potřebný pro obrábění. Navíc má čtyři břity s pravidelnou délkou drážky, které dokážou efektivně zpracovat poloměr zaoblení ve spodní části frézovacího osazení a zlepšit rychlost posuvu, čímž prodlouží životnost nástroje a zvýší produktivitu.



Funkce

1. Provedení drážky: Tato 4břitá rohová fréza má čtyři drážky, které mohou dosáhnout hladšího povrchu během obrábění. Současně může existence drážky také zkrátit dobu zpracování a zlepšit efektivitu výroby.



2. Konstrukce poloměru zaoblení: Konstrukce poloměru zaoblení umožňuje čelní fréze dosáhnout vyšší přesnosti. Zejména při práci s náročnými materiály, jako je nerezová ocel, kalená ocel a další slitiny, může poskytnout přesnější řezný účinek.



3. Speciální povlak DLC: Čelní fréza je potažena speciálním povlakem DLC, který má mnoho výhod. Za prvé, povlak DLC může účinně zabránit korozi a chránit řezné nástroje před vnějším prostředím. Za druhé, povlak DLC může také prodloužit životnost nástrojů a snížit riziko opotřebení a poškození.



4. Výběr více velikostí: poskytuje výběr metrických a britských velikostí, aby vyhovoval různým potřebám zpracování. Díky tomuto výběru více velikostí je nástroj flexibilnější a všestrannější.



aplikace



• Kovovýroba: V oblasti kovovýroby, zejména pokud jde o nerezovou ocel, kalenou ocel a další materiály, může tato 4břitá rohová radiusová koncová fréza poskytnout vysoce přesné a efektivní řešení pro zpracování.

• Letecký průmysl: Tato průmyslová odvětví vyžadují extrémně vysokou přesnost a kvalitu dílů a obrobek vyrobený touto frézou má jednotné specifikace a vysokou přesnost, které mohou tyto požadavky splnit.

• Obráběcí dílna: Může splňovat potřeby různých materiálů a obráběcích úkolů a může poskytnout přesný řezný účinek pro výrobu mechanických dílů.





Továrna





Popis výrobku





Rohová radiusová stopková fréza ze slinutého karbidu 55HRC se 4 břity s povlakem





SPECIFIKACE	R	d1	L1	D	L
D4*12*D4*50L	R0.1-R0.5/R1	4 mm	12 mm	4 mm	50 mm
D4*16*D4*75L	R0.1-R0.5/R1	4 mm	16 mm	4 mm	75 mm
D4*20*D4*100L	R0.1-R0.5/R1	4 mm	20 mm	4 mm	100 mm
D5*15*D5*50L	R0.1-R0.5/R1	5 mm	15 mm	5 mm	50 mm
D5*20*D5*75L	R0.1-R0.5/R1	5 mm	20 mm	5 mm	75 mm
D5*25*D5*100L	R0.1-R0.5/R1	5 mm	25 mm	5 mm	100 mm
D6*18*D6*50L	R0.1-R0.5/R1	6 mm	18 mm	6 mm	50 mm
D6*24*D6*75L	R0.1-R0.5/R1	6 mm	24 mm	6 mm	75 mm
D6*30*D6*100L	R0.1-R0.5/R1	6 mm	30 mm	6 mm	100 mm
D8*24*D8*60L	R0.1-R0.5/R1	8 mm	24 mm	8 mm	60 mm
D8*30*D8*75L	R0.1-R0.5/R1	8 mm	30 mm	8 mm	75 mm
D8*35*D8*100L	R0.1-R0.5/R1	8 mm	35 mm	8 mm	100 mm
D10*30*D10*75L	R0.1-R0.5/R1	10 mm	30 mm	10 mm	75 mm
D10*45*D10*100L	R0.1-R0.5/R1	10 mm	45 mm	10 mm	100 mm
D12*35*D12*75L	R0.1-R0.5/R1	12 mm	35 mm	12 mm	75 mm
D12*45*D12*100L	R0.1-R0.5/R1	12 mm	45 mm	12 mm	100 mm



Tolerance
Průměr flétny	Tolerance průměru flétny	Tolerance průměru stopky
Φ1.0-Φ2.9	0--0.02	H6
Φ3-Φ6	-0.01--0.03
Φ6-Φ10	-0.01--0.035
Φ10.0-Φ18.0	-0.01--0.04
Φ18.0-Φ20.0	-0.015--0.045



aplikace
Uhlíková ocel Legovaná ocel	Předtvrdit ocel	Vysoce kalené				Nerezová ocel	Slitina mědi	Slitina hliníku
	45 HRC	50 HRC	55 HRC	60 HRC	65 HRC
○	○	√	√			○	○	○

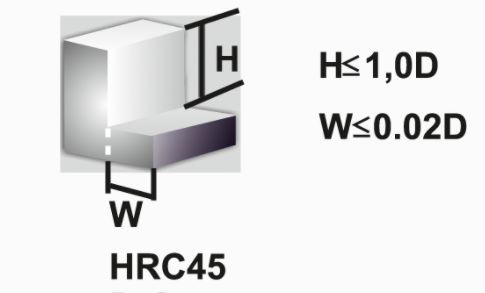

Doporučené parametry



Materiál	Uhlíková ocel, legovaná ocel, S45C, FC, FCD, SCM, S50C, SKS...		Legovaná ocel, nástrojová ocel SCR, SNCM, SKD11, SKD61.NAK80		Tvrdá ocel, SKD11
Tvrdost	30 HRC		50 HRC		60 HRC
Průměr	Řezná rychlost (VC) (mm-1)	Posuv (F) (mm-min)	Řezná rychlost (VC) (mm-1)	Posuv (F) (mm-min)	Řezná rychlost (VC) (mm-1)	Posuv (F) (mm-min)
1 mm	22000	400	18000	200	9000	140
1,5 mm	12000	500	11000	280	5200	150
2 mm	10000	550	10000	280	4600	170
3 mm	9000	600	5500	310	3500	220
4 mm	6000	750	5000	400	2200	220
5 mm	4800	800	4000	400	1700	240
6 mm	4500	820	3800	420	1600	300
8 mm	3500	820	2800	420	1000	300
10 mm	3000	820	1800	420	900	300
12 mm	2000	820	1600	350	800	300
16 mm	1500	650	1000	300	500	150
20 mm	1200	650	900	300	400	150





Seznam surovin



Školní známka	ISO kód	Chemické složení (%)		Velikost zrna (um)	Fyzikálně mechanické vlastnosti (větší nebo rovné )			Povlak
		Toaleta	spol		Hustota (g/cm3)	Tvrdost (HRA)	TRS(N/mm2)
YG10X (50HRC)	K30-K40	89	10	0.8	14.43	91.5	2500	TISIN
UF12U (55HRC)	K40	87	12	0.6	14.15	92.3	3900	TISIN
AF501 (60HRC)	K05-K10	89	10	0.4	14.1	92.8	3600	NANO ČERNÁ
AF308 (65HRC)	K05-K10	91	8	0.3	14	93.8	3800	NANO (MODRÝ)

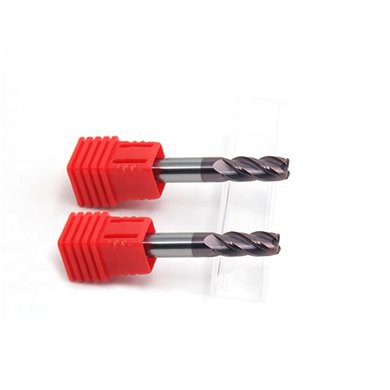

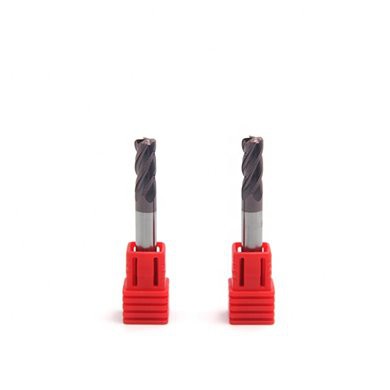

Detailní fotky





4 břity Rohová Radiusová fréza	4 břity Rohová fréza s poloměrem tvrdokovu	4 břity Rohová fréza s poloměrem tvrdokovu





Naše výhody



1. Po získání vašeho dotazu odpovíme do 12 hodin

2. Pls, klidně mi zavolejte kdykoliv

3. Vzorová objednávka je vítána

4. Vítejte na návštěvě naší továrny, vyzvedneme vás

5. Pls, neváhejte nás požádat o ceník





Obal





FAQ



Q1: Společnost nebo továrna:

A1: Jsme profesionální továrna na karbidové nástroje více než 10 let. nejlepší nástroje z karbidu wolframu se vyrábějí v Číně.



Q2: Jaké je vaše MOQ?

A2: Vítáme vaši vzorovou objednávku k testování naší kvality, věříme, že u zjistíte, že jsme tím správným dodavatelem, kterého hledáte. takže žádné MOQ.



Q3: Mohu získat váš katalog?

A3: Ano, jistě. můžeme vám poslat e-mailem.



Q4: Jak dlouho mohu dostat objednávku

A4: Vzorová objednávka 1-5 dní. velká objednávka je třeba zkontrolovat, obvykle 15-25 dní.



Q5: Můžete vyrobit zboží podle našich výkresů?

A5: Ano, je to v pořádku, máme oddělení profesionálního lisování.
